磁翻板液位计的分类与应用

磁翻板液位计的分类与应用

一、引言

磁翻板液位计是一种基于连通器和磁性耦合原理设计的液位测量仪表，通过浮子与磁翻板的联动实现液位的可视化指示。相比传统玻璃管液位计，其具有无盲区、耐高压、抗腐蚀、防爆性能强等优势，广泛应用于石油、化工、电力、环保等行业128。本文将从分类和应用两方面系统介绍磁翻板液位计的特点。

二、磁翻板液位计的分类

根据不同的工况需求，磁翻板液位计可通过以下多种标准进行分类：

按安装方式

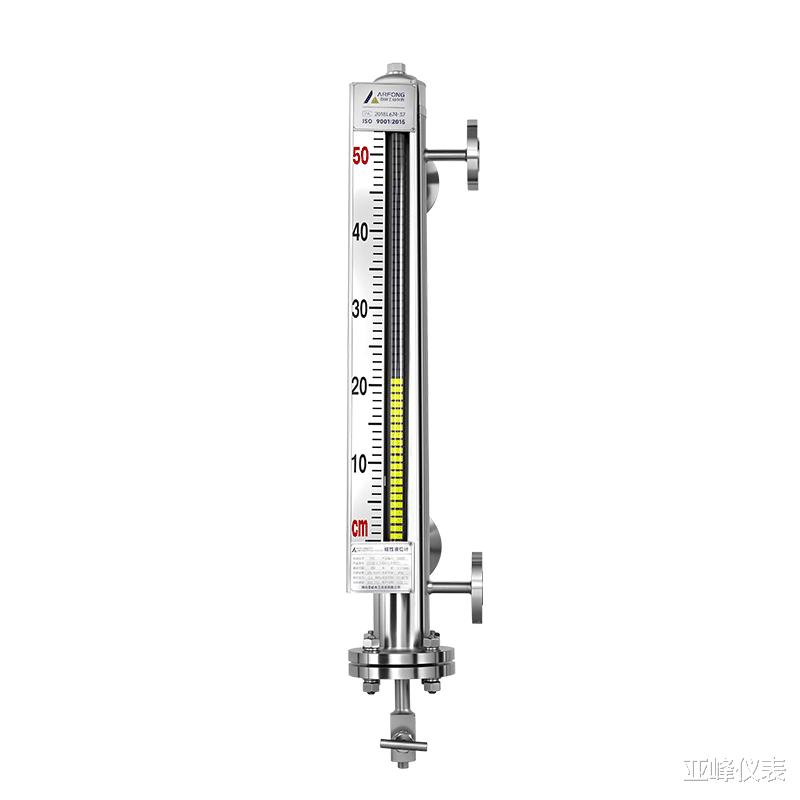

侧装式：适用于大型储罐（如储油罐、消防水罐），测量范围灵活，是使用最广泛的类型。

顶装式：多用于地下罐、球形罐等顶部安装场景，但长度一般不超过5米，需增加固定拉索以增强稳定性。

按材质与防腐性能

304不锈钢：适用于轻微腐蚀性液体，如工业储水罐、电解车间水位槽等。

316L不锈钢：抗腐蚀性更强，用于化工废水槽、双氧水装置等中等腐蚀环境。

304内衬PTFE：专为强腐蚀性介质（如氢氟酸、盐酸）设计，应用于PVC生产、离子膜电解等场景。

PP/UPVC：重量轻、耐低压腐蚀，适用于污水处理厂、印染厂等。

按功能扩展

基本型：仅提供现场液位指示功能。

远传型：搭配干簧管变送器或磁开关，输出4~20mA信号，实现远程监控与报警，适用于易燃易爆或需集中控制的场景2810。

防爆型：通过隔爆（ExdIICT6）或本安（ExiaIICT6）认证，用于石油、化工等危险环境57。

按适用环境

保温型：通过蒸汽夹套或电伴热防止介质凝固，适用于低温或高粘度液体39。

防霜型：采用真空夹套隔离冷热传导，避免北方严寒环境下的结冰问题39。

高压型：耐压等级可达32MPa，适用于高压容器28。

三、磁翻板液位计的应用领域

磁翻板液位计凭借其多样化的设计，几乎覆盖所有工业领域的液位测量需求：

石油与化工行业

测量储油罐、反应釜、脱氯塔等设备的液位，尤其适用于强腐蚀性介质（如氨水、盐酸）和高温高压环境。

防爆型液位计在炼油厂、化工厂的易燃易爆环境中保障安全运行。

环保与污水处理

塑料型或内衬型液位计用于废水处理罐、酸碱中和池等，耐腐蚀且成本低。

电力与能源

监测锅炉水位、冷凝水罐液位，远传型可实现电厂集中控制。

食品与制药

采用卫生级不锈钢材质的液位计，满足无菌要求，用于糖浆罐、原料储罐等。

特殊环境应用

防冻型在北方低温地区防止介质冻结；真空夹套型用于低温液化气体（如液氮）的测量。

四、结语

磁翻板液位计通过灵活的配置和多样化的设计，解决了复杂工况下的液位测量难题。无论是腐蚀性介质、高压环境，还是远程监控需求，均可通过选型适配。未来，随着智能化与材料技术的发展，其应用范围将进一步扩展，为工业自动化提供更可靠的解决方案。
