水位流量计如何通过 4G 无线传输数据

一、雷达流量计与多普勒流量计设备原理（一）雷达流量计原理

雷达流量计就像一个会发射电波的小雷达。它朝水面发射一种叫电磁波的信号，当这个信号碰到流动的水面后，就会反射回来。因为水面在流动，所以反射回来的信号频率和发射出去的时候不太一样，这个频率的变化就叫多普勒频移。通过测量这个频移，再结合电磁波的传播速度等信息，就能算出水面流动的速度。

同时，雷达流量计还能利用发射和接收电磁波的时间差来测量水位。就好比你对着山谷喊一声，然后计算听到回声的时间，就能知道你离山谷有多远。雷达流量计测量水位也是这个道理，通过测量发射和接收电磁波的时间差，就能算出水面离它有多高，也就知道了水位是多少。

（二）多普勒流量计原理

多普勒流量计是利用声音来工作的。它往水里发射声波，水里的小颗粒或者水流本身会把声波散射开。当水流在流动的时候，散射回来的声波频率就会发生变化。通过检测这个频率的变化，也就是多普勒频移，就能计算出水流的速度。

知道了水流速度后，再结合测量到的水位高度，以及水流经过的截面面积，就能算出流量。比如，你知道水管里水的流速，再知道水管的横截面积，就能算出单位时间内流过的水量，流量计算也是类似的原理。

二、数据传输（一）遥测终端机概述

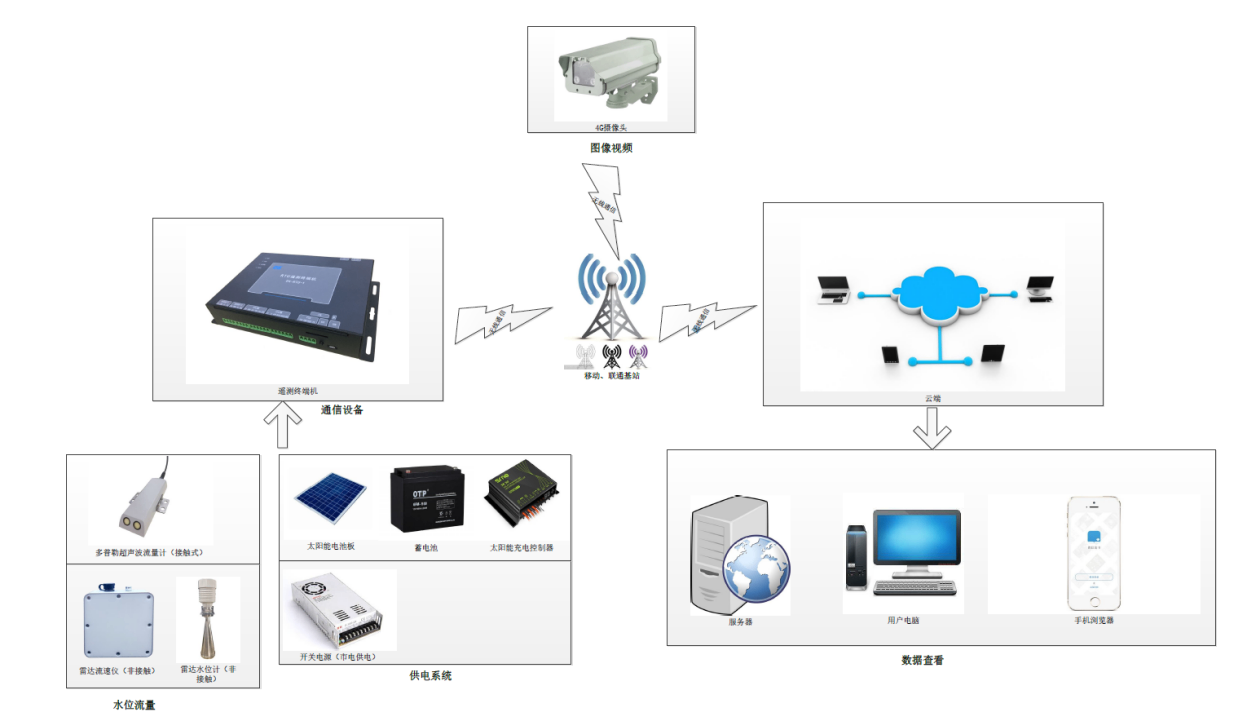

在整个水位流量监测系统里，4G 无线传输不是由流量计自己来做的，而是靠一个叫遥测终端机（RTU）的设备。遥测终端机就像是一个数据管家，它的作用可大了，要收集数据、计算数据、把数据存起来，还要把数据传出去。它有很多接口，就像插座一样，可以和雷达流量计、多普勒流量计这些设备连接起来。

（二）终端机数据采集与计算数据采集：遥测终端机就像一个定时收集员，按照设定好的时间，定期从流量计那里把水位、流速这些数据收集过来。这些数据可能是模拟信号，就像我们常见的连续变化的电压信号；也可能是数字信号，像电脑里存储的 0 和 1。遥测终端机有个模块，能把这些信号都变成统一的数字格式，方便后面处理。数据计算：收集到数据后，遥测终端机就开始干活了。它会根据一些算法来计算数据。比如，它会根据流量计测到的流速和水位，再结合提前设置好的河道截面的一些参数，算出实时的流量。同时，它还会检查数据有没有问题，把那些明显不对的数据去掉，把缺失的数据补上，保证数据都是准确可靠的。

（三）数据传输流程数据编码与封装：算好的数据，遥测终端机还会给它们 “打扮” 一下。它会按照特定的规则，把数据编成一种适合在 4G 网络里传输的形式，就像把货物打包好，方便运输一样。常见的规则有 MQTT、CoAP 等，这些规则能让数据在传输的时候既安全又不占太多网络流量。4G 网络接入：遥测终端机里面有个 4G 通信模块，就像我们手机里的 4G 芯片一样。它通过发射信号和 4G 基站建立联系，在这个过程中，要按照 4G 网络的规则，直接把4G卡插入到终端机内，就可以进行无线传输数据了。数据传输与路由：打包好的数据通过 4G 基站，进入网络的重点部分开始传输。在传输过程中，就像快递在不同的站点中转一样，数据会按照 IP 地址的规则，经过很多网络节点，到达接收数据的服务器。服务器有一个固定的网络地址，就像我们的家庭住址一样，通过防火墙和负载均衡设备，保证数据安全又快速地被接收。三、平台数据展示（一）数据可视化平台搭建

为了能让我们更直观地看到数据，工程师们会用一些专业的技术来搭建一个数据可视化平台。比如，用 Java Spring Boot 框架或者 Python Django 框架来搭建平台的后端，就像搭建房子的框架一样。再结合前端技术，就像给房子装修一样，让平台能把数据展示得清清楚楚。平台还会通过一些技术，和存储数据的服务器建立稳定的连接，这样就能拿到数据来展示了。（二）展示内容与形式实时数据展示：在平台的首页，我们能看到像数字仪表盘、动态折线图、柱状图这些东西，它们能实时显示当前的水位、流速和流量。就像我们看天气预报的实时温度一样，能马上知道水流的情况。通过 WebSocket 或 Server - Sent Events 技术，数据能及时更新，保证我们看到的都是的数据。历史数据查询与分析：如果我们想看看过去的水流情况，在平台上选好时间范围，就能查到历史数据。平台会把这些数据从数据库里找出来，然后用折线图、柱状图、散点图等形式展示出来。我们还能对这些图进行缩放、平移等操作，就像看地图一样，这样就能更方便地分析数据的变化趋势和它们之间的关系。地图展示：平台还借助地理信息系统（GIS）技术，在电子地图上把水位流量计的位置标出来，并且能实时显示每个位置的测量数据。就像我们在地图上看到不同地方的天气情况一样，通过切换不同的数据图层，比如水位图层、流速图层等，我们能很直观地了解不同区域的水流状况。
